Innenliegende Dehnungsfugenbänder

Nach Werksnorm (Weich-PVC)
Aus Nitrilkautschuk (öl- und bitumenverträglich
Nach DIN 18541 (Nitriflex)



nach Werksnorm (Weich-PVC)

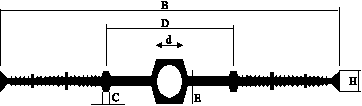

Typ Maß B Maß D Maß d Maß C Maß E Maß H Rollenlänge
D 150 150 mm 70 mm 10 mm 3 mm 3,0 mm 11 mm 25 m
D 200 200 mm 90 mm 10 mm 3 mm 3,5 mm 11 mm 25 m
D 240 240 mm 90 mm 20 mm 3 mm 4,0 mm 11 mm 25 m
D 320 320 mm 110 mm 20 mm 3 mm 4,0 mm 11 mm 25 m
D 350 350 mm 120 mm 20 mm 3 mm 4,5 mm 11 mm 25 m
D 500 500 mm 150 mm 20 mm 3 mm 5,0 mm 11 mm 20 m
SD 240/6 240 mm 90 mm 20 mm 3 mm 6,0 mm 11 mm 25 m
SD 320/6 320 mm 110 mm 20 mm 3 mm 6,0 mm 11 mm 25 m
ESD 320/8 320 mm 110 mm 20 mm 3 mm 8,0 mm 11 mm 25 m

  zum Seitenanfang zur nächsten Grafik





aus Nitrilkautschuk (öl- und bitumenverträglich)
Typ Maß B Maß D Maß d Maß C Maß E Maß H Rollenlänge
DN 240/6 240 mm 90 mm 20 mm 4 mm 6 mm 11 mm 25 m
DN 240/9 240 mm 90 mm 20 mm 4 mm 9 mm 11 mm 25 m
DN 320/6 320 mm 100 mm 20 mm 4 mm 6 mm 11 mm 25 m
DN 320/9 320 mm 100 mm 20 mm 4 mm 9 mm 11 mm 25 m
DN 350/6 350 mm 110 mm 20 mm 4 mm 6 mm 11 mm 25 m
DN 350/9 350 mm 110 mm 20 mm 4 mm 9 mm 11 mm 25 m

  zur letzten Grafik zum Seitenanfang zur nächsten Grafik





nach DIN 18541 (Nitriflex)
Typ Maß B Maß D Maß d Maß C Maß E Maß H Rollenlänge
D 190 190 mm 70 mm 10 mm 4 mm 3,5 mm 11 mm 25 m
D 240 240 mm 80 mm 20 mm 4 mm 4,0 mm 11 mm 25 m
D 240/6 240 mm 80 mm 20 mm 4 mm 6,0 mm 11 mm 25 m
D 320 320 mm 100 mm 20 mm 4 mm 5,0 mm 11 mm 25 m
D 320/6 320 mm 100 mm 20 mm 4 mm 6,0 mm 11 mm 25 m
D 500 500 mm 120 mm 20 mm 4 mm 6,5 mm 11 mm 25 m

  zur letzten Grafik zum SeitenanfangAußenliegende Arbeitsugenbänder
